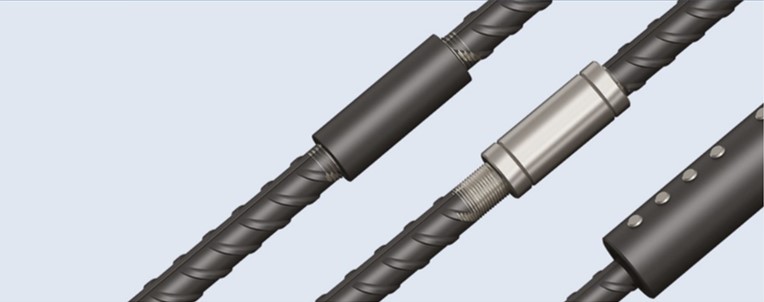

Acopladores para varão
Os empalmes nem sempre são a melhor maneira de se unirem varões de aço de armaduras de reforço de betão armado. O uso de acopladores Leviat Ancon simplifica a conceção e a construção das estruturas de betão armado e reduz a quantidade de reforço necessário.
Ficha Técnica
DWG
A gama comercializada pela Cortartec oferece todo o tipo de acopladores para as mais diversas situações de continuidade de armaduras de reforço, tipo de obra, sistema de cofragem, densidade de armadura, etc. Resolvendo situações de reforço em qualquer momento da execução ou ao longo da vida útil de cada projeto.
A gama de acopladores Ancon CTT de rosca cónica foi concebida para serem aplicados com varões de reforço de qualidade criogénica. Em projetos de construção como tanques de gaz natural Liquefeito (GNL) e gaz petroleo liquefeito (GPL) EN 14620-3.
Acopladores de rosca cónica
Os acopladores de rosca cónica Ancon são projetados para solucionar a maioria das aplicações que exigem a junção de varões de armadura de reforço de betão armado. As extremidades da barra são cortadas ao quadrado e uma linha cónica é cortada na barra para aceitar o acoplador. Em seguida, ele é apertado na barra usando uma chave de torque calibrada.
UNIÃO STANDARD
A união de rosca cónica standard é adequada para ligar dois varões com o mesmo diâmetro, em que um varão pode ser rodado. Compreende uma manga com rosca interna com duas roscas à direita que são cónicas em direção ao meio da união. As extremidades dos varões têm corte a direito e uma rosca cónica é executada no varão. Deve ser permitida uma tolerância nominal de +25 mm, por extremidade de varão roscado, para cortar a direito a extremidade do varão. As uniões são geralmente apertadas no varão da armadura na oficina de roscas, sendo os varões, sendo as roscas internas protegidas por tampas plásticas nas extremidades. As extremidades roscadas do varão de continuação estão protegidas por protetores plásticos da rosca.
O engate do varão na união é simplificado pelo desenho da rosca cónica que ajuda o alinhamento.
Quando o varão estiver toda introduzido na união, o varão de continuação é apertado utilizando
uma chave dinamométrica.
A união da rosca cónica standard da Leviat Ancon foi concebida para satisfazer as exigências da BS 8110 e obter cargas de rotura acima de 115% da resistência característica do varão de armadura de grau 460.
ENSAIOS E HOMOLOGAÇÕES
A gama standard das uniões de rosca cónica foi ensaiado e homologado pela UK
CARES por mostrar conformidade com as exigências da BS 8110.
Os tamanhos mais comuns foram ensaiados e homologados pela DIBt e estão
abrangidas pela Homologação N.º Z-1.5-179.
As uniões de rosca cónica Ancon cumprem as exigências da KIWA documento BRL 0504
“Mechanical Steel Reinforcement Couplers” e foram premiados com o certificado KOMO n.º
K23495/02.
Foram executados ensaios destrutivos completos para demonstra conformidade com BNFL
8 Especificação E45
