Poteaux d’ancrage et renforts
Os postes de contra-ventamentos Cortartec são projetados para se estender verticalmente entre os pisos para fornecer suporte lateral para painéis de alvenaria.
Les contreventements peuvent être installés soit sur la face intérieure de la maçonnerie, soit dans la cavité, sans modifier la maçonnerie. Ils sont conçus pour répondre à des applications spécifiques et sont fournis avec des raccords d’extrémité et des boucles.
Ils conviennent aux situations où le renfort standard de maçonnerie de type échelle AMR est inadéquat ou lorsqu’il est nécessaire de diviser un grand panneau de maçonnerie.
Les produits de construction relevant du champ d’application d’une norme européenne harmonisée doivent désormais porter le marquage CE conformément au règlement sur les produits de construction. Pour les poteaux de contreventement et les poteaux de parapet, la norme harmonisée est la norme BS EN 1090-1 « Exécution des structures en acier et en aluminium : Exigences pour l’évaluation de la conformité des composants structurels ». Cortartec est conforme à toutes les exigences de marquage CE de cette norme, y compris les conceptions conformes à la norme EN 1993 (Eurocode 3) et la certification externe de nos contrôles de production en usine par un organisme agréé.
Articles de la rubrique canal et angle
Poteaux WP1 et WP3

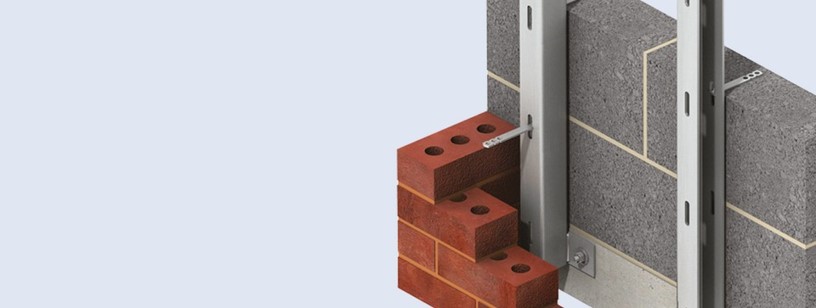

Les poteaux WP1 et WP3 sont des poteaux de contreventement à section en U conçus pour être installés à l’intérieur de la cavité, sans altérer le bloc.
Les poteaux de contreventement sont livrés avec des raccords et des embouts qui s’emboîtent dans les fentes verticales des brides de la section en U.
Poteaux WP2
Le poteau WP2 est un support de section angulaire conçu pour les petites cavités ou les endroits où les charges de vent sont élevées. Un pied de pare-vent angulaire est intégré au bloc et celui-ci est fixé à travers le pied de pare-vent afin de minimiser tout mouvement ou fissure éventuels au niveau des finitions intérieures. Si un joint à mouvement vertical est nécessaire à la place d’un joint fixe, il est possible de fournir des sangles avec une boucle de déverrouillage d’un côté.
Poteaux WP4
Les poteaux WP4 sont généralement utilisés dans les murs intérieurs en parpaings qui présentent une finition « à face lisse » des deux côtés et où les poteaux ne doivent pas dépasser de l’une ou l’autre des faces. Parfois appelés poteaux « à épine », ce sont des plaques plates conçues pour s’encastrer dans le mur. Bien que la profondeur d’un poteau WP4 soit limitée par la largeur de la maçonnerie (de préférence 20 mm de moins que la largeur du mur), l’épaisseur du poteau peut varier pour augmenter sa capacité de charge. La maçonnerie est liée à travers le poteau.
Poteaux de parapet
Les poteaux de parapet assurent un contreventement latéral à la maçonnerie qui dépasse de la structure principale. Ils sont conçus comme des « porte-à-faux » et comportent une liaison de base solide pour transférer le moment de flexion vers la structure. Pour garantir une grâce à leur fixation pratique au sol, les poteaux mesurent généralement moins de 1,6 mètre de haut.
Raccords et colliers de serrage
Le choix de la fixation et son emplacement sur la structure doivent être pris en compte lors du choix du mât de mesure du vent ou du parapet. Ceci est particulièrement important lorsque le mât doit être fixé dans du béton. La vis du raccord à fente situé en haut doit être positionnée de manière à permettre le mouvement vertical du cadre. Des détails types sont présentés ci-dessous.
Le type de fixation dépendra du cadre. Des chevilles à expansion sont généralement fournies pour les structures en béton et des vis de fixation sont fournies pour les structures en acier.
Poteaux de section en U et en angle
Haut en acier

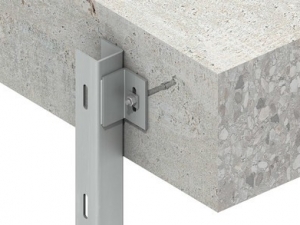

Socle pour béton

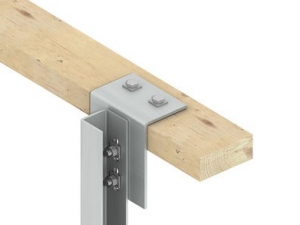

Plateau en bois
Plateau en béton
Liens muraux

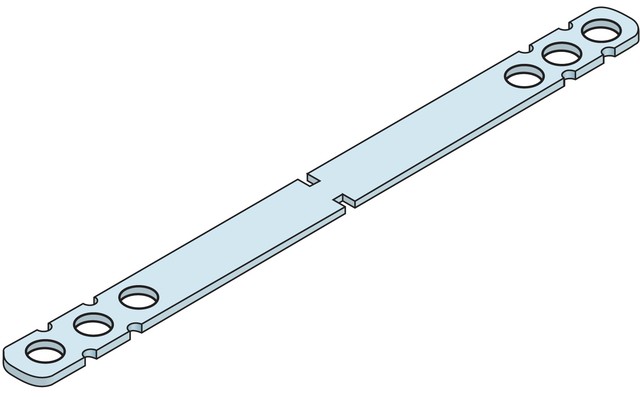

Une gamme de colliers est disponible pour s’adapter aux poteaux de contreventement. Les colliers SDN sont utilisés sur la paroi extérieure et les colliers SPN sur la paroi intérieure. Les colliers SNS sont utilisés sur les poteaux du bloc intérieur et peuvent être fournis avec un manchon de désolidarisation pour une utilisation en présence d’un joint à mouvement vertical.
SPN
SDN
